Кожен, хто має власний будинок із автономним водопостачанням, рано чи пізно стикається з питанням надійності роботи насосного обладнання. Одним із найважливіших, але часто недооцінених елементів такої системи є зворотній клапан на воду. Цей невеликий пристрій відіграє критичну роль у забезпеченні безперебійної та довговічної роботи всієї насосної станції. Без нього навіть найдорожчий і найпотужніший насос може швидко вийти з ладу або значно скоротити свій ресурс. У цій статті ми детально розглянемо, що являє собою цей пристрій, як він функціонує, де його правильно встановлювати і на що звертати увагу при виборі.
Навіщо потрібен зворотний клапан у насосній станції
Насосна станція — це складна інженерна система, яка складається з насоса, гідроакумулятора, реле тиску, манометра та системи трубопроводів. Усі ці елементи працюють у тісній взаємодії, і збій будь-якого з них може призвести до порушення роботи всього комплексу. Зворотній клапан для насосної станції є тим компонентом, який захищає систему від зворотного руху води після відключення насоса.
Коли насос вимикається, тиск у трубопроводі починає падати, і вода під дією гравітації або залишкового тиску прагне повернутися назад — туди, звідки її закачали. Якщо в системі немає зворотного клапана, вода зі всього трубопроводу може стікати назад у свердловину або колодязь. Це призводить до цілого ряду проблем:
- Гідравлічний удар при повторному запуску насоса — різкий перепад тиску може пошкодити насос, трубопроводи та з’єднання
- Прискорений знос насоса через часті запуски в режимі самовсмоктування
- Повітряні пробки у трубопроводі, через які насос втрачає продуктивність або взагалі не може подати воду
- Підвищене навантаження на реле тиску через постійні перепади
- Скорочення загального ресурсу гідроакумулятора через постійні стрибки тиску
- Підвищені витрати електроенергії через неефективну роботу системи
Таким чином, встановлення зворотного клапана — це не примха, а необхідність, яка напряму впливає на довговічність та ефективність роботи всього водопровідного обладнання. За відсутності цього елемента навіть найякісніше обладнання зношується в рази швидше, а витрати на обслуговування та ремонт зростають багатократно. Грамотні сантехніки та інженери водопостачання завжди включають зворотний клапан до обов’язкового переліку елементів будь-якої насосної станції, незалежно від її потужності та конфігурації.

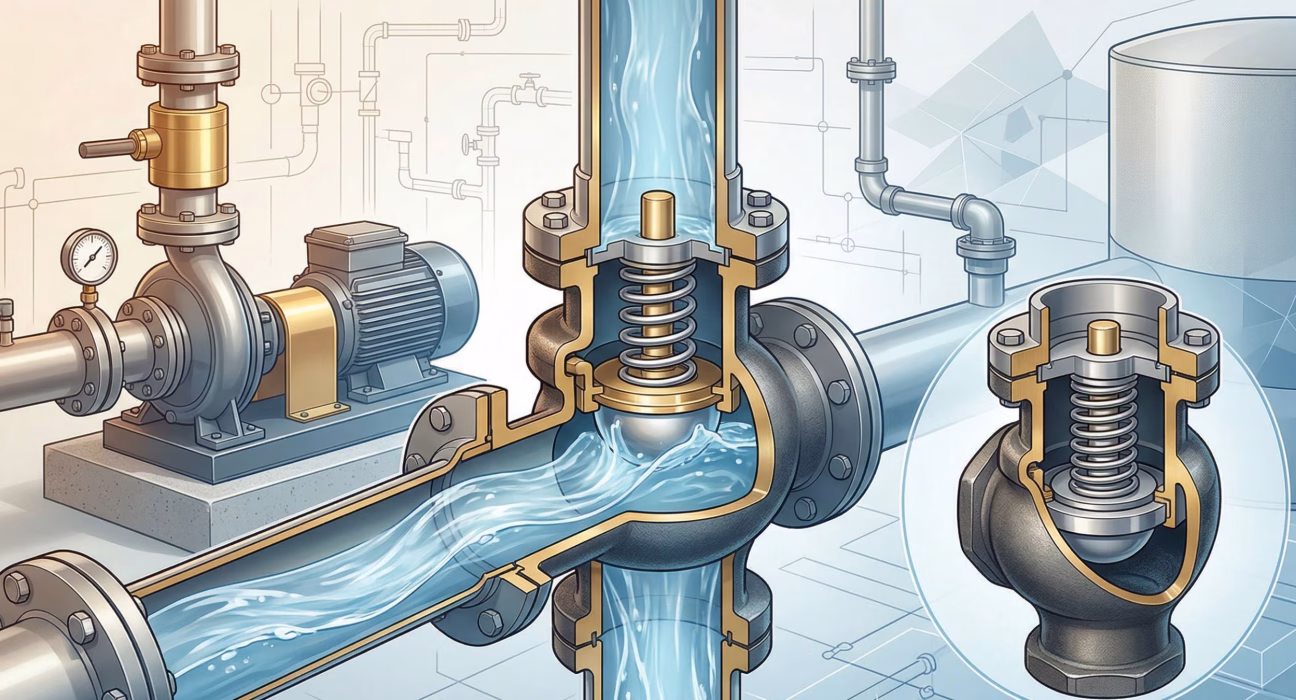

Принцип роботи зворотного клапана: конструкція та механізм дії
Принцип роботи зворотнього клапана заснований на простій, але надзвичайно ефективній механіці. Конструкція пристрою передбачає наявність рухомого запірного елемента, який відкривається при прямому потоці рідини та автоматично закривається при спробі рідини рухатися у зворотному напрямку. Жодного зовнішнього управління чи електроживлення для цього не потрібно — клапан працює виключно за рахунок різниці тиску та гравітації.
Залежно від конструкції запірного елемента розрізняють декілька основних типів зворотних клапанів, кожен з яких має свої особливості та сфери застосування. Нижче наведено порівняльну таблицю найпоширеніших видів:
| Тип клапана | Запірний елемент | Переваги | Недоліки | Застосування |
|---|---|---|---|---|
| Кульовий | Кулька з пружиною | Надійний, простий, дешевий | Може залипати при забрудненні | Побутові насосні станції |
| Пелюстковий (поворотний) | Поворотна пластина (диск) | Малий гідравлічний опір | Чутливий до гідроударів | Великодіаметрові трубопроводи |
| Підйомний | Золотник з пружиною | Герметичний, надійний | Встановлюється лише горизонтально | Промислові системи |
| Подвійний пелюстковий | Два напівдиски | Компактний, швидко спрацьовує | Складніша конструкція | Системи з частими перемиканнями |
| Муфтовий донний | Пелюстковий фільтр-сітка | Захищає від сміття, утримує воду | Потребує регулярного чищення | Вхід всмоктувального шланга |
При прямому потоці вода чинить тиск на запірний елемент і відштовхує його від сідла, відкриваючи прохід. Як тільки насос зупиняється і тиск з боку подачі падає, пружина або сила тяжіння повертає запірний елемент у вихідне положення, щільно перекриваючи прохід. Це відбувається практично миттєво, що унеможливлює зворотний потік рідини. Якість спрацювання залежить від матеріалу ущільнювачів, точності виготовлення сідла та пружних характеристик пружини. У сучасних якісних клапанах використовуються ущільнювачі з EPDM-гуми або силікону, які зберігають еластичність у широкому температурному діапазоні і не деформуються з часом. Корпус виготовляється з латуні, нержавіючої сталі, чавуну або ударостійкого пластику залежно від призначення та цінової категорії пристрою.
Де і як правильно виконується установка зворотного клапана
Установка зворотнього клапана — це процедура, яка потребує розуміння загальної схеми водопостачання та дотримання певних правил. Помилки при монтажі можуть звести нанівець всі переваги цього пристрою або навіть нашкодити системі. Розглянемо основні позиції встановлення та вимоги до монтажу.
У системі з поверхневою насосною станцією зворотний клапан встановлюється у двох ключових точках. Перша — на вхідному (всмоктувальному) кінці шланга або труби, що опускається у свердловину чи колодязь. Це так звана «ніжка» або донний клапан. Він утримує воду у всмоктувальній магістралі після зупинки насоса, завдяки чому при повторному запуску насос не витрачає час і ресурс на самовсмоктування. Без донного клапана насос змушений кожного разу заново наповнювати всмоктувальну трубу, що значно підвищує знос і збільшує час подачі води. Друга позиція — на напірній лінії, відразу після виходу насоса і перед гідроакумулятором. Це захищає мембрану гідроакумулятора від різких перепадів тиску та запобігає скиду тиску в систему при зупинці насоса.
При виборі клапана та його монтажі важливо дотримуватися наступних практичних рекомендацій:
- Діаметр клапана має точно відповідати діаметру трубопроводу — звужений або розширений перехід збільшує гідравлічний опір і знижує продуктивність системи
- На корпусі клапана завжди є стрілка, що вказує напрям потоку — її слід чітко дотримуватись при монтажі
- Підйомні клапани встановлюються виключно на горизонтальних ділянках трубопроводу, інакше вони не спрацьовують коректно
- Поворотні та кульові клапани можна монтувати як горизонтально, так і вертикально (за умови руху води знизу вгору)
- Перед клапаном рекомендується встановлювати фільтр грубого очищення, щоб захистити запірний елемент від твердих частинок
- Усі різьбові з’єднання слід ущільнювати фум-стрічкою або льоном з пастою для забезпечення герметичності
- Після монтажу необхідно провести опресування системи — перевірку під тиском на наявність протікань
Окремо варто сказати про вибір матеріалу корпусу. Для питного водопостачання перевагу слід надавати клапанам з латуні або харчового пластику. Латунні клапани довговічніші, але дорожчі, пластикові — легші та дешевші, проте менш стійкі до механічних пошкоджень. Для технічного водопостачання або опалення підходять чавунні та сталеві варіанти.
Що стосується вартості, зворотній клапан ціна залежить від кількох факторів: матеріалу корпусу та ущільнювачів, виробника, діаметра умовного проходу та типу конструкції. Бюджетні пластикові клапани для побутових систем можна придбати за 50–150 гривень, латунні якісні моделі коштують від 200 до 800 гривень, а спеціалізовані промислові варіанти з нержавіючої сталі можуть коштувати кілька тисяч гривень. Не варто економити на цьому елементі — якісний клапан служить 10–15 років і захищає обладнання вартістю в десятки разів більше. При виборі слід орієнтуватися на відомих виробників із підтвердженою репутацією, перевіряти наявність сертифікатів відповідності та не купувати продукцію без маркування та документації. Правильно підібраний і встановлений зворотний клапан — це запорука безвідмовної та економічної роботи вашої насосної станції на довгі роки.
Часті питання про зворотні клапани
Відповіді на найпопулярніші запитання про вибір, встановлення та обслуговування зворотних клапанів для насосних станцій
Що буде, якщо не встановити зворотний клапан на насосній станції?
Без зворотного клапана вода після вимкнення насоса буде стікати назад у свердловину або колодязь. Це призведе до прискореного зносу насоса через часті запуски в режимі самовсмоктування, можливих гідравлічних ударів при повторному включенні, утворення повітряних пробок у системі та підвищених витрат електроенергії. Насос може втратити до 50-70% свого ресурсу, а реле тиску та гідроакумулятор зазнають постійних перевантажень.
Скільки зворотних клапанів потрібно встановлювати в насосній станції?
Для оптимальної роботи рекомендується встановлювати два зворотні клапани: перший — донний клапан на кінці всмоктувальної труби (що занурюється у воду), другий — на напірній лінії між насосом і гідроакумулятором. Донний клапан утримує воду у всмоктувальній магістралі, а напірний захищає гідроакумулятор від скидання тиску. У деяких випадках може знадобитися третій клапан перед входом у будинок для додаткового захисту.
Який тип зворотного клапана краще вибрати для побутової насосної станції?
Для побутових систем найкраще підходять кульові латунні клапани — вони надійні, недорогі та прості в обслуговуванні. На всмоктувальну трубу встановлюють муфтовий донний клапан з фільтром-сіткою, а на напірну лінію — звичайний кульовий або підйомний клапан відповідного діаметру. Важливо обирати моделі з якісними ущільнювачами (EPDM або силікон) від перевірених виробників, щоб уникнути протікань та заклинювань.
Як перевірити, чи працює зворотний клапан?
Найпростіший спосіб перевірки: увімкніть насос, дочекайтеся набору тиску в системі, після чого вимкніть насос і спостерігайте за манометром. Якщо тиск тримається протягом 10-15 хвилин і падає дуже повільно — клапан справний. Різке падіння тиску до нуля за кілька хвилин свідчить про несправність клапана або протікання в системі. Для донного клапана можна провести тест: підняти всмоктувальну трубу з води — вода має залишатися в трубі.
Чому зворотний клапан може не тримати воду?
Основні причини несправності: зношені ущільнювачі, попадання сміття або піску між запірним елементом і сідлом, деформація пружини, корозія або відкладення солей на робочих поверхнях. Часто проблема виникає через установку дешевого неякісного клапана з низькосортного пластику. Також клапан може залипати при тривалій відсутності експлуатації. Для усунення потрібно розібрати клапан, очистити всі елементи, замінити ущільнювачі або встановити новий пристрій.
Де правильно встановлювати зворотний клапан — до насоса чи після?
Залежить від призначення клапана. Донний клапан встановлюється до насоса (на кінці всмоктувальної труби), а напірний клапан — після насоса, між насосом і гідроакумулятором. Якщо встановити клапан після гідроакумулятора, він не виконуватиме своєї захисної функції. На всмоктувальній лінії клапан обов’язковий для поверхневих насосів, для глибинних це менш критично, але також рекомендується для захисту від протитоку.
Скільки коштує якісний зворотний клапан для насосної станції?
Ціна залежить від матеріалу, діаметру та виробника. Бюджетні пластикові моделі коштують 50-150 грн, латунні якісні клапани для побутового використання — 200-800 грн, спеціалізовані промислові варіанти з нержавійки — від 1000 грн і вище. Для стандартної насосної станції приватного будинку оптимальним вибором буде латунний клапан у діапазоні 250-500 грн — він забезпечить надійність на 10-15 років експлуатації.
Чи можна встановити зворотний клапан горизонтально?
Кульові та поворотні клапани можна встановлювати як вертикально, так і горизонтально, головне — дотримуватися напрямку потоку (стрілка на корпусі). Підйомні клапани встановлюються виключно горизонтально, інакше запірний елемент не зможе коректно працювати під дією гравітації. Донні клапани завжди орієнтовані вертикально (вхід знизу). При монтажі необхідно забезпечити вільний доступ для можливого обслуговування та заміни.
Як часто потрібно обслуговувати або міняти зворотний клапан?
Якісний латунний клапан при правильній експлуатації служить 10-15 років без обслуговування. Рекомендується проводити профілактичний огляд раз на 2-3 роки: перевіряти герметичність, відсутність протікань, стан ущільнювачів. Донний клапан з фільтром потребує чищення частіше — раз на рік або при зниженні продуктивності насоса. Заміна необхідна при виявленні протікань, деформацій корпусу або якщо клапан перестав тримати зворотний потік.
Чи впливає зворотний клапан на продуктивність насоса?
Якісний зворотний клапан правильного діаметру створює мінімальний гідравлічний опір (зазвичай не більше 0,1-0,3 бар) і практично не впливає на продуктивність системи. Натомість він значно підвищує ефективність роботи, запобігаючи втратам тиску та повторному самовсмоктуванню. Погано підібраний клапан (меншого діаметру або низької якості) може знизити продуктивність на 10-20%, тому важливо обирати пристрої з відповідним умовним проходом і малим гідравлічним опором.
